Jaki kabel do budynku gospodarczego? Wybór, montaż, bezpieczeństwo

Doprowadzenie prądu do budynku gospodarczego, czy to garażu, warsztatu, czy altany, to inwestycja, która wymaga przemyślanego podejścia. Kluczowym elementem tej instalacji jest odpowiedni dobór kabla zasilającego, ponieważ to od niego zależy nie tylko funkcjonalność, ale przede wszystkim bezpieczeństwo całej instalacji i użytkowników. W tym artykule, jako Konstanty Adamczyk, podzielę się z Państwem moją wiedzą i doświadczeniem, aby pomóc w dokonaniu właściwego wyboru i uniknięciu kosztownych błędów.

Prawidłowy dobór kabla to absolutna podstawa bezpiecznej instalacji elektrycznej w budynku gospodarczym. Niewłaściwy wybór, np. zbyt mały przekrój w stosunku do obciążenia czy brak odpowiedniej izolacji, może prowadzić do szeregu poważnych zagrożeń. Mówimy tu o ryzyku przegrzewania się kabla, co w skrajnych przypadkach może skutkować pożarem. Istnieje także realne niebezpieczeństwo porażenia prądem, jeśli instalacja nie będzie spełniać norm bezpieczeństwa. Ponadto, niewłaściwy kabel może spowodować uszkodzenie podłączonych urządzeń, a nawet całej instalacji, generując dodatkowe koszty i frustrację.

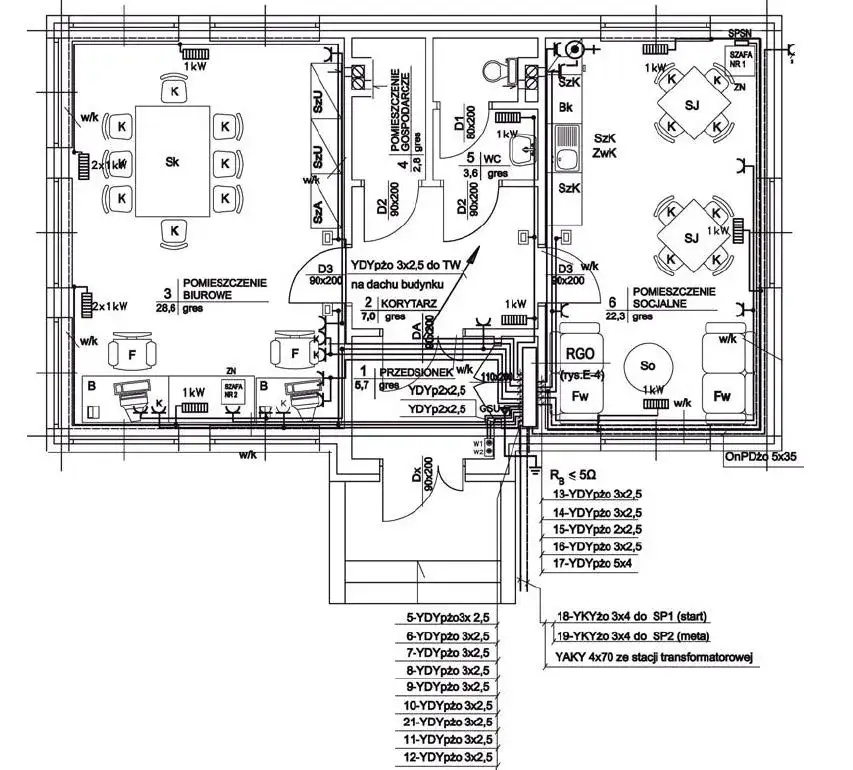

Zanim wybierzemy konkretny kabel, musimy zebrać kilka kluczowych informacji. Po pierwsze, należy oszacować planowaną moc urządzeń, które będą zasilane w budynku gospodarczym. Zastanówmy się, czy będzie to tylko oświetlenie i jedno gniazdko, czy może rozbudowany warsztat z maszynami o dużej mocy, takimi jak spawarka, piła stołowa czy kompresor. Musimy również określić, czy potrzebujemy zasilania jedno- czy trójfazowego (tzw. „siły”), co ma fundamentalne znaczenie dla wyboru liczby żył i przekroju kabla.

Po drugie, niezbędne jest dokładne zmierzenie odległości od głównego źródła zasilania (najczęściej rozdzielnicy w domu) do punktu przyłączenia w budynku gospodarczym. Długość kabla ma ogromny wpływ na dobór jego przekroju, głównie ze względu na zjawisko spadku napięcia, o którym szerzej opowiem w dalszej części artykułu. Im dłuższa trasa, tym większy przekrój może być potrzebny, nawet jeśli moc obciążenia nie jest ekstremalnie wysoka.

Po trzecie, nie możemy zapominać o podstawowych wymaganiach prawnych i normach obowiązujących w Polsce, takich jak PN-IEC 60364. Instalacje elektryczne muszą być wykonane zgodnie z obowiązującymi przepisami, co gwarantuje bezpieczeństwo i możliwość legalnego użytkowania. Co więcej, w przypadku nowej instalacji, musimy dopełnić wszelkich formalności u dystrybutora energii, w tym złożyć wniosek o warunki przyłączenia. Pominięcie tego kroku może skutkować poważnymi konsekwencjami prawnymi i technicznymi.

Rodzaje kabli zasilających: co oznaczają skróty YKY i YAKY?

Do zasilania budynków gospodarczych, zwłaszcza gdy linia prowadzona jest pod ziemią, preferowane są kable ziemne. Charakteryzują się one specjalną konstrukcją, która zapewnia im odporność na wilgoć, uszkodzenia mechaniczne i inne czynniki środowiskowe. Najczęściej spotykane oznaczenia to YKY i YAKY, które warto dobrze poznać.

Kabel YKY to najpopularniejszy wybór do wielu instalacji. Oznaczenie to wskazuje, że mamy do czynienia z kablem o żyłach miedzianych, izolacji i powłoce polwinitowej. Miedź charakteryzuje się bardzo dobrą przewodnością elektryczną i elastycznością, co ułatwia układanie. Kable YKY są trwałe i niezawodne, a ich konstrukcja pozwala na bezpośrednie układanie w ziemi. Typowe zastosowania to mniejsze instalacje, gdzie moce nie są bardzo wysokie, a odległości stosunkowo krótkie. Przykładowo, do zasilania oświetlenia i kilku gniazdek na niewielkiej odległości, często wystarczający jest kabel YKY 3x2,5 mm².

Alternatywą dla kabli miedzianych są kable YAKY, które posiadają żyły aluminiowe. Ich główną zaletą jest niższa cena, zwłaszcza przy większych przekrojach, oraz mniejsza waga, co może być istotne przy długich odcinkach kabla. Aluminium ma jednak nieco gorszą przewodność niż miedź, dlatego dla tej samej obciążalności prądowej, kable aluminiowe muszą mieć większy przekrój niż miedziane. Kable YAKY są często stosowane przy większych mocach i dłuższych odległościach, np. 5x10 mm² czy 5x16 mm². Warto pamiętać, że połączenia kabli aluminiowych wymagają specjalnych złączek, aby uniknąć problemów z utlenianiem i słabym kontaktem.

Niezależnie od tego, czy wybierzemy kabel YKY, czy YAKY, w nowoczesnych instalacjach, zwłaszcza przy zasilaniu budynku gospodarczego z głównej rozdzielnicy domu (która często pracuje w systemie TN-C-S), jedynym słusznym wyborem jest kabel 5-żyłowy. Posiada on oddzielne przewody fazowe (L1, L2, L3), przewód neutralny (N) i przewód ochronny (PE). Jest to kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania ochrony różnicowoprądowej. W rozdzielnicy budynku gospodarczego będziemy mogli prawidłowo rozdzielić przewód PEN (w przypadku TN-C-S) na oddzielne N i PE, co jest wymogiem dla nowoczesnych instalacji i warunkiem działania wyłączników różnicowoprądowych.

Jak dobrać przekrój kabla, by uniknąć problemów?

Prawidłowy dobór przekroju kabla to absolutnie kluczowa kwestia dla bezpieczeństwa, niezawodności i efektywności całej instalacji. Zbyt mały przekrój może prowadzić do przegrzewania się kabla, spadków napięcia i uszkodzenia urządzeń, natomiast zbyt duży to niepotrzebne koszty. Musimy znaleźć złoty środek, opierając się na konkretnych danych.

Poniżej przedstawiam przykładową tabelę, która może posłużyć jako punkt wyjścia do doboru przekroju kabla. Pamiętajmy jednak, że są to wartości orientacyjne, a ostateczny dobór powinien zawsze zostać skonsultowany z wykwalifikowanym elektrykiem.

Tabela ta pokazuje, że im większa moc i dłuższa odległość, tym większy przekrój kabla jest potrzebny. Dla małych obciążeń, np. oświetlenia i sporadycznego użytkowania elektronarzędzi, kabel 3x2,5 mm² może być wystarczający. Jeśli jednak planujemy zasilać mocniejsze urządzenia trójfazowe na większej odległości, musimy rozważyć kable o przekrojach 5x10 mm² lub nawet 5x16 mm².

Jednym z kluczowych zjawisk, które musimy wziąć pod uwagę przy doborze kabla, jest spadek napięcia. Jest to naturalne zjawisko występujące w każdej instalacji elektrycznej, polegające na obniżeniu napięcia na końcu linii w stosunku do jego wartości na początku. Zbyt duży spadek napięcia ma negatywny wpływ na urządzenia elektryczne mogą one działać nieprawidłowo, przegrzewać się, a nawet ulec uszkodzeniu. Przy większych odległościach, np. 50-70 m, spadek napięcia staje się często decydującym czynnikiem, wymuszającym zastosowanie kabla o większym przekroju, nawet jeśli mniejszy byłby wystarczający pod kątem samej obciążalności prądowej.

Dopuszczalny spadek napięcia w instalacjach domowych i budynków gospodarczych wynosi zazwyczaj 3-5%. Możemy go szacować uproszczonymi wzorami, które uwzględniają długość kabla, natężenie prądu (moc urządzeń) oraz rezystancję przewodu. Na przykład, dla kabla miedzianego 5x10 mm² o długości 50 m, zasilającego obciążenie 10 kW (ok. 15 A na fazę), spadek napięcia może być już bliski dopuszczalnych wartości, a dla kabla 5x6 mm² byłby on prawdopodobnie zbyt duży. Dlatego zawsze warto sprawdzić ten parametr, a w razie wątpliwości wybrać kabel o większym przekroju.

• Niewłaściwe działanie urządzeń: Sprzęt może nie osiągać pełnej mocy, pracować niestabilnie lub z usterkami.
• Uszkodzenie urządzeń: Zbyt niskie napięcie może prowadzić do przegrzewania się silników i innych komponentów, skracając ich żywotność.
• Przegrzewanie się kabla: Zbyt mały przekrój powoduje nadmierny opór, co skutkuje nagrzewaniem się kabla, a w skrajnych przypadkach może doprowadzić do stopienia izolacji.
• Ryzyko pożaru: Przegrzewający się kabel to bezpośrednie zagrożenie pożarowe, szczególnie w budynkach gospodarczych, gdzie często przechowuje się materiały łatwopalne.
• Zwiększone zużycie energii: Wyższe straty energii w kablu o zbyt małym przekroju oznaczają wyższe rachunki za prąd.

Układanie kabla w ziemi: instrukcja dla inwestora

Prawidłowe ułożenie kabla w ziemi jest tak samo ważne jak jego dobór. Nawet najlepszy kabel, źle zainstalowany, nie zapewni długotrwałej i bezpiecznej pracy instalacji. Musimy zadbać o odpowiednią głębokość, ochronę mechaniczną i oznakowanie.

Kabel ziemny powinien być układany na głębokości co najmniej 70-80 cm. To minimalna głębokość, która chroni kabel przed uszkodzeniami mechanicznymi spowodowanymi np. pracami ogrodowymi czy ruchem pojazdów. Na dnie wykopu zalecam wykonanie 10-centymetrowej podsypki z piasku. Po ułożeniu kabla należy go ponownie przysypać warstwą piasku (około 10-15 cm), a następnie zasypać pozostałą ziemią.

Choć kable typu YKY są przeznaczone do bezpośredniego układania w ziemi, zawsze zalecam stosowanie dodatkowej rury osłonowej, tzw. arotu lub peszla. Rura ta stanowi dodatkową ochronę mechaniczną przed kamieniami, korzeniami drzew czy przypadkowym uszkodzeniem. Jest to szczególnie ważne w miejscach, gdzie kabel może być narażony na większe obciążenia mechaniczne, np. pod podjazdami czy w pobliżu intensywnie użytkowanych ścieżek. Koszt rury osłonowej jest niewielki w porównaniu do kosztów naprawy uszkodzonego kabla.

Około 25-30 cm nad kablem, już po zasypaniu go piaskiem, obowiązkowo umieszczamy niebieską folię ostrzegawczą. Jej rola jest nieoceniona dla bezpieczeństwa podczas przyszłych prac ziemnych. Folia ta, często z napisem "UWAGA KABEL ELEKTRYCZNY", informuje o obecności kabla, zanim koparka czy szpadel go uszkodzą. To proste, a zarazem niezwykle skuteczne zabezpieczenie, które może uchronić przed poważnymi konsekwencjami.

Bezpieczeństwo instalacji w budynku gospodarczym: o czym musisz pamiętać?

Nawet najlepiej dobrany i ułożony kabel to dopiero połowa sukcesu. Równie ważne, a może nawet ważniejsze, są odpowiednie zabezpieczenia w samym budynku gospodarczym. To one chronią nas przed porażeniem prądem, a instalację przed przeciążeniem i zwarciem.

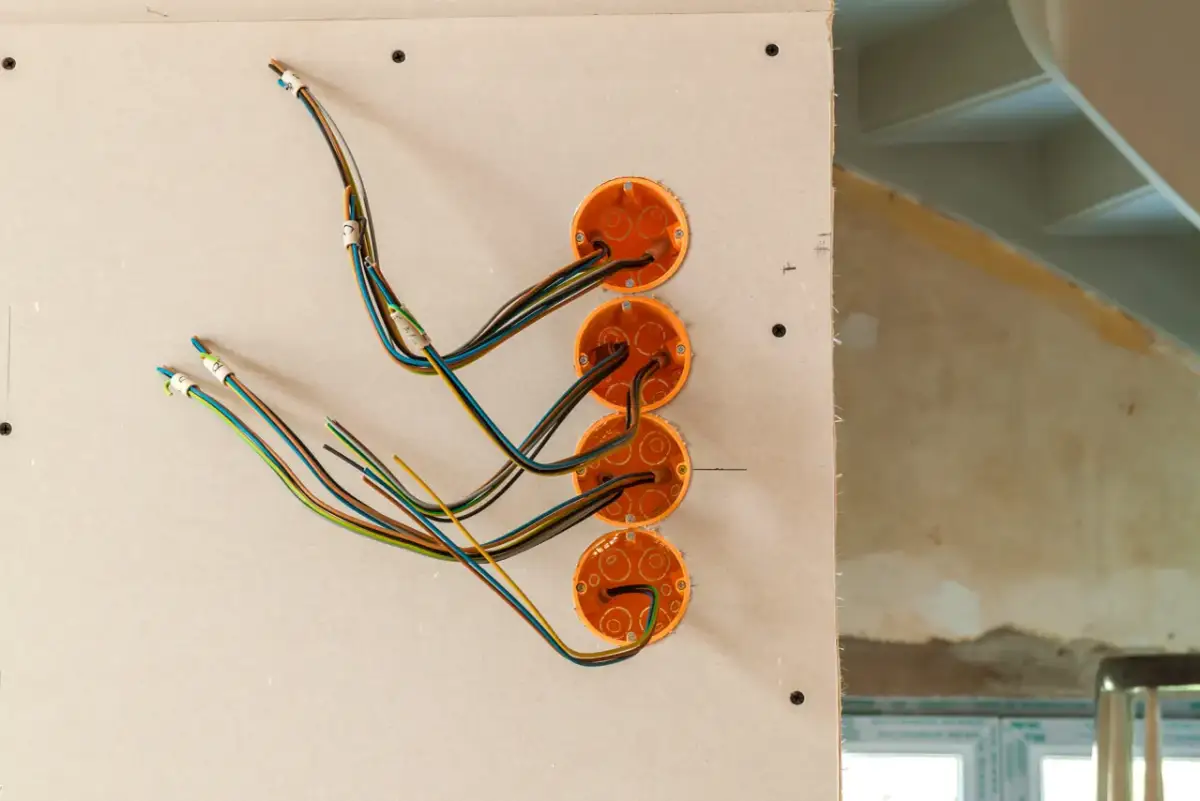

W budynku gospodarczym konieczne jest posiadanie własnej, małej rozdzielnicy. Nie wystarczy podłączyć kabla bezpośrednio do gniazdka. Rozdzielnica ta jest niezbędna do prawidłowego i bezpiecznego zarządzania obwodami. To w niej znajdą się wszystkie wymagane zabezpieczenia, które będą chronić poszczególne obwody (gniazda, oświetlenie) oraz całą instalację.

Kluczowym elementem ochrony przeciwporażeniowej, chroniącym życie użytkowników, jest wyłącznik różnicowoprądowy (RCD) o prądzie zadziałania 30 mA. Jego działanie polega na monitorowaniu równowagi prądów w przewodach fazowych i neutralnym. Jeśli wykryje nawet niewielką różnicę, świadczącą o upływie prądu do ziemi (np. w wyniku dotknięcia uszkodzonego urządzenia), natychmiast odłącza zasilanie. To niezastąpiony element w każdej nowoczesnej instalacji, który powinien znaleźć się w rozdzielnicy budynku gospodarczego.

• B16 dla obwodów gniazd: Gniazda, do których podłączamy elektronarzędzia czy inne urządzenia, wymagają zabezpieczenia wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym 16 A.
• B10 dla obwodów oświetleniowych: Obwody przeznaczone wyłącznie do oświetlenia mogą być zabezpieczone wyłącznikiem nadprądowym B10.

Fundamentem bezpiecznej instalacji elektrycznej jest również wykonanie skutecznego uziemienia. Można to osiągnąć poprzez wbicie w ziemię metalowego pręta uziemiającego (tzw. szpilki) o odpowiedniej długości, a następnie połączenie go z rozdzielnicą. Ponadto, wszystkie metalowe konstrukcje budynku gospodarczego, takie jak ramy, słupy czy obudowy urządzeń, powinny być objęte połączeniami wyrównawczymi. Zapobiega to pojawieniu się niebezpiecznego napięcia na tych elementach w przypadku awarii.

Najczęstsze błędy przy doprowadzaniu prądu do budynków gospodarczych

Świadomość najczęściej popełnianych błędów pozwala ich uniknąć, co jest kluczowe dla zapewnienia bezpieczeństwa i zgodności z przepisami. W mojej praktyce często spotykam się z kilkoma powtarzającymi się pomyłkami, które mogą mieć poważne konsekwencje.

Jednym z najpoważniejszych błędów jest wybór kabla 4-żyłowego. W kontekście nowoczesnych norm instalacyjnych i bezpieczeństwa, zwłaszcza przy zasilaniu z układu TN-C-S (gdzie przewód neutralny i ochronny są połączone w jednym przewodzie PEN), kabel 4-żyłowy uniemożliwia prawidłowy rozdział przewodów N i PE w rozdzielnicy budynku gospodarczego. To z kolei sprawia, że ochrona różnicowoprądowa nie będzie działać poprawnie, a cała instalacja nie będzie spełniać wymogów bezpieczeństwa. Zawsze, podkreślam, zawsze należy stosować kabel 5-żyłowy.

Kolejnym, niestety bardzo częstym błędem, jest samodzielne prowadzenie instalacji elektrycznej bez posiadania odpowiednich uprawnień i bez konsultacji z wykwalifikowanym elektrykiem. Instalacje elektryczne to nie miejsce na eksperymenty. Brak wiedzy i doświadczenia może prowadzić do zagrożenia życia (porażenie prądem), ryzyka pożaru, a także braku odbioru instalacji przez uprawnione organy. W razie awarii, samodzielnie wykonana instalacja może również skutkować utratą gwarancji na urządzenia i brakiem odszkodowania od ubezpieczyciela.

Pominięcie formalności u dystrybutora energii to błąd, który może mieć poważne konsekwencje prawne i techniczne. Jeśli chcemy legalnie doprowadzić prąd do budynku gospodarczego, musimy złożyć wniosek o określenie warunków przyłączenia, a po wykonaniu instalacji przez elektryka z uprawnieniami, zgłosić jej gotowość do odbioru. Nielegalne przyłącze to nie tylko ryzyko kar finansowych, ale także brak możliwości legalnego użytkowania instalacji i brak dostępu do serwisu w przypadku awarii. Cały proces formalny może trwać, więc warto rozpocząć go odpowiednio wcześnie.
