Dobór odpowiednich zabezpieczeń elektrycznych w mieszkaniu w bloku to nie tylko kwestia zgodności z przepisami, ale przede wszystkim fundamentalny element dbałości o bezpieczeństwo domowników i bezawaryjne działanie urządzeń. W tym artykule, jako Konstanty Adamczyk, przeprowadzę Cię przez świat wyłączników nadprądowych, różnicowoprądowych i ograniczników przepięć, wyjaśniając, jak świadomie wybrać najlepsze rozwiązania dla Twojego lokum, niezależnie od tego, czy mieszkasz w nowym budownictwie, czy w bloku z wieloletnią historią.
Wybór odpowiednich bezpieczników do mieszkania w bloku gwarancja bezpieczeństwa i niezawodności
Dlaczego wybór bezpieczników w mieszkaniu jest kluczowy dla bezpieczeństwa?
Zrozumienie roli bezpieczników: Twój system wczesnego ostrzegania
Zabezpieczenia elektryczne wyłączniki nadprądowe (MCB), różnicowoprądowe (RCD) i ograniczniki przepięć (SPD) to nic innego jak pierwsza linia obrony Twojej instalacji, urządzeń, a co najważniejsze, Ciebie i Twoich bliskich. Ich rola jest prosta, ale absolutnie kluczowa: mają za zadanie szybko odłączyć zasilanie w momencie wystąpienia nieprawidłowości, takich jak przeciążenie, zwarcie czy upływ prądu. Bez nich ryzyko poważnej awarii czy nawet tragedii wzrasta drastycznie.
Nowoczesne urządzenia a stara instalacja ciche zagrożenie w ścianach
Żyjemy w erze, gdzie niemal każde domowe urządzenie potrzebuje prądu. Płyty indukcyjne, piekarniki, pralki, suszarki, zmywarki, komputery, telewizory lista jest długa, a zapotrzebowanie na moc rośnie. Niestety, wiele mieszkań w blokach, zwłaszcza tych starszych, posiada instalacje elektryczne projektowane w czasach, gdy jedynym "dużym" odbiornikiem był telewizor lampowy. Stare instalacje dwużyłowe, przewody aluminiowe czy bezpieczniki topikowe są po prostu niedopasowane do dzisiejszych realiów, co stwarza ciche, ale realne zagrożenie przegrzewania się przewodów, a w konsekwencji pożaru.
Konsekwencje błędnego doboru: od irytujących awarii po ryzyko pożaru
Nieprawidłowo dobrane lub brakujące zabezpieczenia to prosta droga do problemów. W najlepszym wypadku będziesz musiał mierzyć się z irytującym, częstym "wybijaniem korków" przy włączaniu kilku urządzeń jednocześnie. W gorszym scenariuszu może dojść do uszkodzenia drogiego sprzętu elektronicznego. Jednak najpoważniejsze konsekwencje to ryzyko porażenia prądem, które może być śmiertelne, oraz pożar instalacji elektrycznej, zagrażający życiu i mieniu. Dlatego tak ważne jest, aby podejść do tematu zabezpieczeń z pełną świadomością i odpowiedzialnością.
Trzy filary bezpieczeństwa: Kluczowe rodzaje zabezpieczeń elektrycznych
Wyłącznik nadprądowy (MCB) strażnik przeciążeń i zwarć
Wyłączniki nadprądowe, popularnie nazywane "eskami", to absolutna podstawa każdej instalacji elektrycznej. Ich głównym zadaniem jest ochrona przewodów i odbiorników przed skutkami przeciążeń i zwarć. Gdy prąd w obwodzie przekroczy bezpieczną wartość (np. z powodu podłączenia zbyt wielu urządzeń lub zwarcia), wyłącznik nadprądowy automatycznie przerywa obwód, zapobiegając przegrzewaniu się przewodów, a co za tym idzie ryzyku pożaru. To niezawodny mechanizm, który działa błyskawicznie, chroniąc Twoje mienie.
Wyłącznik różnicowoprądowy (RCD) Twoja ochrona przed porażeniem
Wyłączniki różnicowoprądowe, znane jako "różnicówki", to z kolei kluczowy element ochrony przeciwporażeniowej. Ich działanie opiera się na ciągłym monitorowaniu bilansu prądów wpływających i wypływających z obwodu. Jeśli wykryją, że część prądu "ucieka" z instalacji na przykład przez ciało człowieka, który dotknął uszkodzonego urządzenia natychmiast odłączają zasilanie. Ta błyskawiczna reakcja może dosłownie uratować życie, minimalizując czas, przez który prąd przepływa przez organizm.
Ogranicznik przepięć (SPD) tarcza dla Twojej elektroniki
Ograniczniki przepięć (SPD) to mniej znane, ale równie ważne zabezpieczenia, zwłaszcza w dzisiejszych czasach, gdy nasze domy są pełne wrażliwej elektroniki. Ich rola polega na ochronie urządzeń przed nagłymi, krótkotrwałymi skokami napięcia, czyli przepięciami. Mogą być one spowodowane wyładowaniami atmosferycznymi (uderzeniem pioruna w pobliżu) lub procesami łączeniowymi w sieci energetycznej. W blokach mieszkalnych często stosuje się centralne zabezpieczenie przepięciowe (Typu 1 lub 2) na głównym złączu budynku. Mimo to, dla ochrony najwrażliwszego sprzętu w mieszkaniu (komputer, telewizor, system audio), zalecam montaż dodatkowego ogranicznika Typu 2/3 w domowej rozdzielnicy. To niewielki koszt w porównaniu do potencjalnych strat.
Wyłączniki nadprądowe w praktyce: Charakterystyka B czy C?
Charakterystyka B: Kiedy jest idealnym wyborem?
Wyłączniki nadprądowe o charakterystyce B to standard dla większości obwodów domowych. Reagują one na prąd zwarciowy lub przeciążeniowy, który jest 3-5 razy większy niż ich prąd znamionowy (np. B16 zadziała przy 48-80 A). Są idealne do obwodów oświetleniowych oraz gniazdek ogólnego użytku, gdzie podłączamy urządzenia bez dużych prądów rozruchowych, takie jak ładowarki, telewizory, lampy czy drobne AGD. Ich szybka reakcja zapewnia skuteczną ochronę przewodów przed przegrzaniem.
Charakterystyka C: Do jakich urządzeń jest absolutnie niezbędna?
Wyłączniki o charakterystyce C są bardziej "tolerancyjne" na krótkotrwałe, wysokie prądy rozruchowe, reagując dopiero przy 5-10-krotności prądu znamionowego (np. C16 zadziała przy 80-160 A). Są niezbędne dla urządzeń wyposażonych w silniki elektryczne lub zasilacze impulsowe, które w momencie startu pobierają znacznie więcej prądu niż podczas normalnej pracy. Mówię tu o takich sprzętach jak odkurzacz, pralka, suszarka bębnowa, zmywarka, niektóre płyty indukcyjne czy narzędzia elektryczne. Zastosowanie wyłącznika charakterystyki C w tych obwodach zapobiega niepotrzebnym "wybijaniom korków" przy każdym włączeniu urządzenia.
Jak uniknąć częstego "wybijania korków" przy włączaniu odkurzacza czy suszarki?
Częste "wybijanie korków" to sygnał, że Twoja instalacja lub zabezpieczenia są źle dobrane. Aby temu zapobiec, polecam kilka rozwiązań. Po pierwsze, upewnij się, że obwody dla urządzeń o dużym prądzie rozruchowym są zabezpieczone wyłącznikami o charakterystyce C. Po drugie, rozważ rozdzielenie obciążeń zamiast podłączać pralkę i suszarkę do jednego obwodu, stwórz dla nich osobne. W przypadku kuchni, gdzie pracuje wiele mocnych urządzeń, często konieczne jest wydzielenie kilku obwodów. Pamiętaj, że zawsze warto skonsultować to z elektrykiem, który oceni stan Twojej instalacji i zaproponuje optymalne rozwiązania.

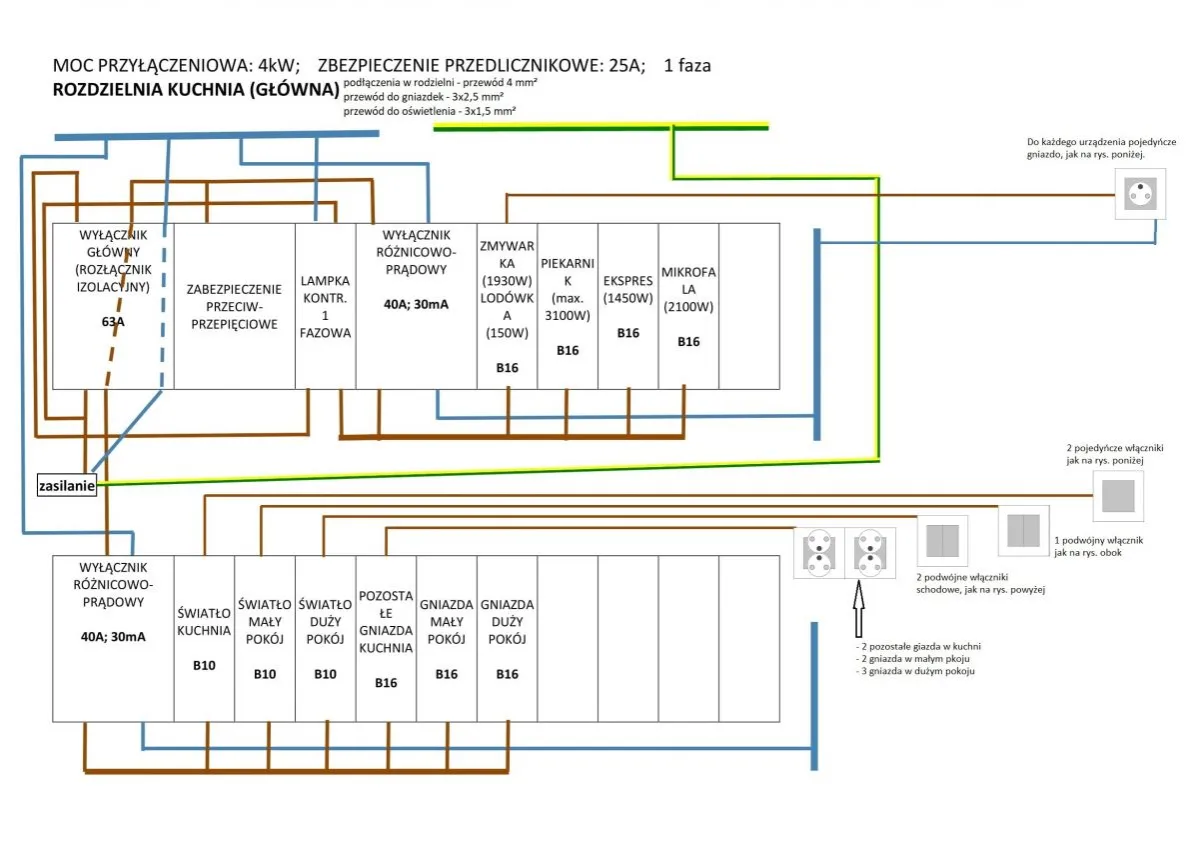

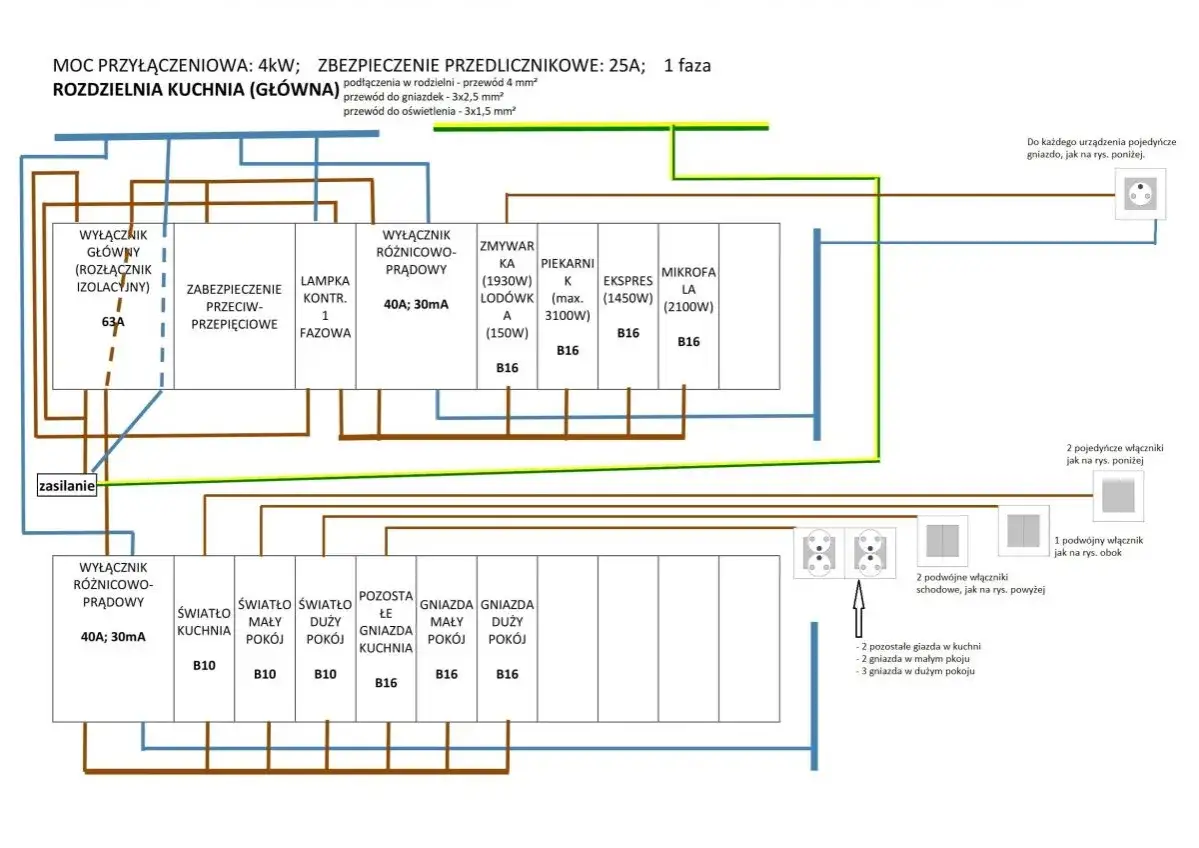

Projektujemy bezpieczną rozdzielnicę: Przewodnik po obwodach w mieszkaniu
Obwód oświetleniowy: Jaki bezpiecznik dla żarówek LED? (Standard B10)
Dla obwodów oświetleniowych, które zazwyczaj nie pobierają dużej mocy, standardem jest wyłącznik nadprądowy B10 (10A). W dobie powszechnego stosowania energooszczędnego oświetlenia LED, które ma bardzo niski pobór prądu, w niektórych przypadkach można by nawet rozważyć zastosowanie B6 (6A) dla obwodów z wyłącznie oświetleniem LED, ale B10 daje większy margines bezpieczeństwa i jest bardziej uniwersalny. Ważne jest, aby obwody oświetleniowe były oddzielone od gniazdkowych, co zwiększa komfort użytkowania i bezpieczeństwo.Gniazdka w pokojach i salonie: Niezawodna ochrona dla RTV i ładowarek (Standard B16)
Dla gniazdek ogólnego użytku w pokojach i salonie, gdzie podłączamy sprzęt RTV, ładowarki, komputery czy drobne AGD, zalecam wyłącznik nadprądowy B16 (16A). Jest to optymalne zabezpieczenie, które chroni zarówno przed przeciążeniami wynikającymi z podłączenia kilku urządzeń jednocześnie, jak i przed zwarciami. Charakterystyka B jest tutaj w zupełności wystarczająca, ponieważ większość tych urządzeń nie generuje dużych prądów rozruchowych.
Kuchnia serce domu pod specjalnym nadzorem
Kuchnia to bez wątpienia miejsce, gdzie koncentruje się najwięcej urządzeń o dużej mocy. Czajnik elektryczny, mikrofalówka, ekspres do kawy, zmywarka, lodówka, a często także płyta indukcyjna i piekarnik to wszystko wymaga szczególnej uwagi przy projektowaniu zabezpieczeń. Niewłaściwy dobór może prowadzić do częstych awarii i zagrożeń, dlatego zawsze podkreślam, że kuchnia musi być traktowana priorytetowo.
Osobny obwód dla płyty indukcyjnej i piekarnika dlaczego to konieczne?
Płyta indukcyjna, piekarnik elektryczny, a także przepływowy podgrzewacz wody to urządzenia o bardzo dużej mocy, często wymagające podłączenia do instalacji trójfazowej ("siły"). Z tego powodu absolutnie konieczne jest, aby każde z nich miało swój osobny, dedykowany obwód, zabezpieczony odpowiednio dobranymi wyłącznikami nadprądowymi (często C20, C25, a nawet C32 dla trójfazowych) oraz wyłącznikami różnicowoprądowymi. Taki układ zapewnia stabilność działania, bezpieczeństwo i minimalizuje ryzyko przeciążenia innych obwodów w mieszkaniu.
Zabezpieczenie gniazd roboczych (czajnik, mikrofala) jaki amperaż i charakterystyka?
Gniazda robocze w kuchni, do których podłączamy czajnik elektryczny, mikrofalówkę, toster czy ekspres do kawy, również generują znaczne obciążenia. Dla tych obwodów najczęściej stosuje się wyłączniki B16 (16A). Jeśli jednak wiesz, że będziesz używać urządzeń z silnikami (np. mocny blender kielichowy, robot kuchenny) lub o bardzo wysokim prądzie rozruchowym, rozważ zastosowanie wyłącznika C16 (16A). Warto też rozdzielić gniazda robocze na co najmniej dwa obwody, aby uniknąć przeciążenia jednego z nich.
Łazienka: Gdzie bezpieczeństwo jest priorytetem numer jeden
Łazienka to strefa o podwyższonej wilgotności, co czyni ją miejscem o najwyższym ryzyku porażenia prądem. Z tego powodu przepisy i zdrowy rozsądek nakazują stosowanie w niej najsurowszych zabezpieczeń. Każde urządzenie elektryczne w łazience musi być traktowane z najwyższą ostrożnością, a instalacja zaprojektowana tak, aby minimalizować wszelkie zagrożenia.
Jak zabezpieczyć pralkę i suszarkę bębnową?
Pralka i suszarka bębnowa to urządzenia o znacznej mocy i posiadające silniki. Dlatego zalecam, aby miały one osobne obwody, zabezpieczone wyłącznikami nadprądowymi B16 (16A) lub C16 (16A). Charakterystyka C jest często preferowana ze względu na prąd rozruchowy silników. Kluczowe jest również, aby te obwody były bezwzględnie chronione wyłącznikiem różnicowoprądowym.
Rola wyłącznika różnicowoprądowego w strefach wilgotnych
W łazience, kuchni i innych strefach wilgotnych wyłącznik różnicowoprądowy (RCD 30 mA Typ A) jest absolutnie obowiązkowy i stanowi podstawowe zabezpieczenie przeciwporażeniowe. Jego szybka reakcja w przypadku upływu prądu jest krytyczna, ponieważ w wilgotnym środowisku ryzyko porażenia jest znacznie większe, a skutki mogą być tragiczne. Nie wyobrażam sobie nowoczesnej, bezpiecznej łazienki bez "różnicówki"!
Ochrona przed porażeniem: Wszystko o wyłączniku różnicowoprądowym (RCD)
Jak działa wyłącznik różnicowoprądowy i dlaczego ratuje życie?
Wyłącznik różnicowoprądowy (RCD) działa na zasadzie ciągłego porównywania prądu płynącego do odbiornika z prądem z niego wypływającym. W idealnej sytuacji te wartości powinny być identyczne. Jeśli jednak nastąpi tzw. upływ prądu na przykład przez uszkodzoną izolację, która dotyka metalowej obudowy urządzenia, a ktoś jej dotknie RCD wykrywa tę różnicę. Nawet niewielka, rzędu 30 mA (0,03 A), wystarczy, by w ciągu milisekund odłączyć zasilanie. To właśnie ta błyskawiczna reakcja jest kluczowa dla ochrony życia ludzkiego, ponieważ minimalizuje czas, przez który prąd przepływa przez organizm, znacznie zmniejszając ryzyko poważnych obrażeń lub śmierci.
Standard w nowoczesnym budownictwie: RCD 30 mA Typu A co to oznacza?
W nowoczesnym budownictwie i podczas modernizacji instalacji elektrycznych, standardem jest stosowanie wyłączników różnicowoprądowych o znamionowym prądzie różnicowym 30 mA. Oznacza to, że są one bardzo czułe i reagują na niewielkie upływy prądu. Co więcej, coraz częściej wymaga się stosowania RCD Typu A. Dlaczego? Starsze wyłączniki Typu AC reagują tylko na prądy przemienne sinusoidalne. Tymczasem wiele nowoczesnych urządzeń elektronicznych (np. komputery, ładowarki, sprzęt AGD z elektroniką) generuje prądy pulsujące stałe. RCD Typu A jest w stanie wykryć zarówno prądy przemienne, jak i pulsujące stałe, zapewniając tym samym znacznie szerszą i skuteczniejszą ochronę.Czy w starym bloku można i trzeba zamontować "różnicówkę"?
Absolutnie tak! Montaż wyłącznika różnicowoprądowego w starym bloku jest nie tylko możliwy, ale i silnie zalecany, a często wręcz obowiązkowy, jeśli planujesz modernizację instalacji. Nawet jeśli masz starą instalację dwużyłową (bez przewodu ochronnego PE), istnieją sposoby, aby poprawić bezpieczeństwo, np. poprzez zastosowanie RCD i uziemienie obudów urządzeń. Oczywiście, idealnie byłoby wymienić całą instalację na trójżyłową, ale nawet sam montaż RCD znacząco podniesie poziom bezpieczeństwa. Zawsze powtarzam, że na bezpieczeństwie nie warto oszczędzać, a "różnicówka" to jedna z najlepszych inwestycji w domową instalację.
Mieszkanie w starym bloku: Na co zwrócić szczególną uwagę?

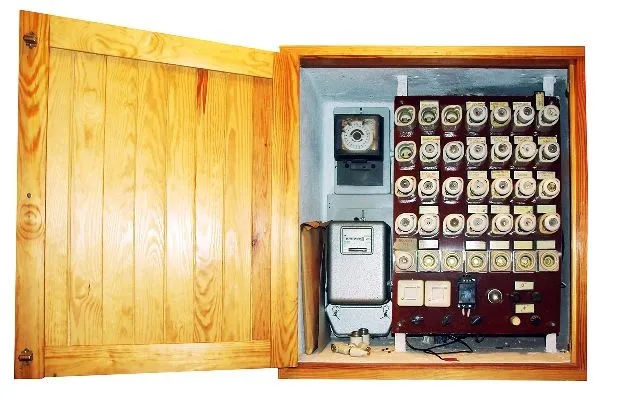

Identyfikacja starej instalacji: bezpieczniki topikowe i przewody aluminiowe
Mieszkańcy starych bloków często spotykają się z reliktami przeszłości elektrycznej. Typowe cechy starej instalacji to przede wszystkim bezpieczniki topikowe (tzw. "korki"), które trzeba wymieniać po każdym zadziałaniu, oraz instalacje dwużyłowe (brak przewodu ochronnego PE). Często spotyka się również przewody aluminiowe, które są bardziej kruche, mają gorszą przewodność niż miedź i z czasem utleniają się, co prowadzi do wzrostu rezystancji i ryzyka przegrzewania się połączeń. Te elementy są problematyczne, ponieważ nie spełniają współczesnych norm bezpieczeństwa i są niewystarczające dla dzisiejszego zapotrzebowania na moc.
Modernizacja tablicy bezpiecznikowej: Kiedy jest to absolutna konieczność?
Modernizacja tablicy bezpiecznikowej i wymiana starych zabezpieczeń na nowoczesne modułowe to niekiedy absolutna konieczność. Wskazania do takiej inwestycji to: częste awarie (wybijanie bezpieczników), brak wyłącznika różnicowoprądowego, instalacja dwużyłowa, a także zwiększone zapotrzebowanie na moc (np. po zakupie płyty indukcyjnej). Nowoczesna rozdzielnica z wyłącznikami nadprądowymi i różnicowoprądowymi to nie tylko większe bezpieczeństwo, ale i komfort użytkowania w razie awarii wystarczy podnieść dźwignię, zamiast szukać zapasowego "korka".
Zabezpieczenie przedlicznikowe na klatce co musisz o nim wiedzieć?
W każdym mieszkaniu w bloku, oprócz zabezpieczeń wewnątrz lokalu, istnieje również zabezpieczenie przedlicznikowe, zazwyczaj umieszczone na klatce schodowej, tuż przed licznikiem energii elektrycznej. Jego wartość (np. 25A) określa maksymalną dostępną moc dla całego mieszkania. Jest to bardzo ważne, ponieważ dobór zabezpieczeń wewnętrznych musi być selektywny w stosunku do zabezpieczenia przedlicznikowego. Oznacza to, że w przypadku awarii powinien zadziałać najpierw bezpiecznik w mieszkaniu (np. B16), a dopiero w ostateczności ten na klatce schodowej. Dzięki temu unikamy sytuacji, że przy drobnej awarii w Twoim mieszkaniu, prąd wyłączy się całemu pionowi lub kilku sąsiadom. Zawsze upewnij się, że Twój elektryk uwzględnia tę wartość przy projektowaniu rozdzielnicy.
Podsumowanie: Twoja checklista bezpiecznej instalacji
Kluczowe zasady doboru bezpieczników w pigułce
-
Wyłączniki nadprądowe (MCB):
- B10 (10A) dla obwodów oświetleniowych.
- B16 (16A) dla gniazdek ogólnego użytku (pokoje, salon).
- C16 (16A) lub B16 (16A) dla gniazdek roboczych w kuchni (czajnik, mikrofala).
- C20/C25/C32 dla urządzeń o dużej mocy z silnikami lub dużym prądem rozruchowym (pralka, suszarka, płyta indukcyjna, piekarnik) często na osobnych obwodach, a dla trójfazowych urządzeń trójfazowe.
-
Wyłączniki różnicowoprądowe (RCD):
- 30 mA Typ A to standard dla wszystkich obwodów gniazdowych i oświetleniowych, a absolutna konieczność w łazienkach i kuchniach.
-
Ograniczniki przepięć (SPD):
- Zalecane dla ochrony wrażliwej elektroniki, nawet jeśli budynek ma centralne zabezpieczenie.
Przeczytaj również: Grzejnik do bloku: Jak wybrać? Moc, zgody, montaż, koszty
Dlaczego konsultacja z wykwalifikowanym elektrykiem to najlepsza inwestycja?
Chociaż ten artykuł dostarcza wielu cennych informacji, muszę podkreślić, że wszelkie prace związane z instalacją elektryczną, a w szczególności dobór i montaż zabezpieczeń, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. Samodzielne działania w tej materii są niezwykle ryzykowne i mogą prowadzić do poważnych konsekwencji zdrowotnych lub majątkowych. Profesjonalista nie tylko dobierze odpowiednie zabezpieczenia zgodnie z obowiązującymi normami i specyfiką Twojej instalacji, ale także wykona pomiary i wystawi protokół, potwierdzający bezpieczeństwo. To najlepsza inwestycja w spokój ducha i bezpieczeństwo Twojego domu.
„W elektryce nie ma miejsca na kompromisy. Bezpieczeństwo jest zawsze priorytetem, a profesjonalizm to jedyna droga do jego osiągnięcia.”
