Jak obliczyć zacienienie budynku? Prawo, komfort, fotowoltaika

Dlaczego analiza zacienienia to konieczność, nie wybór?

W mojej praktyce często spotykam się z pytaniem, czy analiza zacienienia to tylko formalność. Zawsze odpowiadam, że to znacznie więcej to inwestycja w przyszłość i spokój. Zrozumienie, jak cień wpływa na budynek i jego otoczenie, jest fundamentalne z wielu powodów, od prawnych po te związane z codziennym komfortem.

Pozwolenie na budowę a analiza nasłonecznienia: Co musisz wiedzieć?

W Polsce analiza nasłonecznienia nie jest opcją, lecz formalno-prawnym obowiązkiem. Zgodnie z Prawem budowlanym oraz Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (powszechnie znane jako Warunki Techniczne), projekt budowlany musi zawierać informacje o warunkach nasłonecznienia. Bez spełnienia tych wymogów, a co za tym idzie, bez odpowiedniej analizy, uzyskanie pozwolenia na budowę jest po prostu niemożliwe. To podstawowa zasada, którą każdy inwestor musi mieć na uwadze.

Jak cień wpływa na wartość nieruchomości i komfort życia?

Cień to nie tylko brak słońca. To także niższa temperatura w pomieszczeniach zimą, co przekłada się na wyższe rachunki za ogrzewanie. To konieczność częstszego używania sztucznego oświetlenia, co zwiększa zużycie energii elektrycznej. Przede wszystkim jednak, to brak naturalnego światła dziennego, które ma ogromny wpływ na nasze samopoczucie, zdrowie i rytm dobowy. Pomieszczenia zacienione są mniej atrakcyjne, a to bezpośrednio przekłada się na niższą wartość rynkową nieruchomości. Nikt nie chce mieszkać w ciemnym i ponurym domu, prawda?

Zacienienie a fotowoltaika: Klucz do maksymalizacji zysków z energii słonecznej

Dla właścicieli instalacji fotowoltaicznych, a także dla tych, którzy planują ich montaż, zacienienie to prawdziwy wróg. Nawet częściowe zacienienie jednego modułu w systemie połączonym szeregowo może drastycznie obniżyć wydajność całej instalacji. Panele słoneczne działają najefektywniej, gdy są w pełni nasłonecznione. Każda przeszkoda rzucająca cień czy to komin, drzewo, czy sąsiedni budynek może sprawić, że inwestycja w fotowoltaikę będzie mniej opłacalna. Dlatego tak ważne jest, aby już na etapie planowania uwzględnić analizę zacienienia i pomyśleć o optymalizacji wydajności w zacienionych warunkach.

Polskie przepisy o zacienieniu: Co mówią Warunki Techniczne?

Jak wspomniałem, podstawą prawną regulującą kwestie nasłonecznienia i przesłaniania w Polsce jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. To właśnie w tym dokumencie znajdziemy konkretne wytyczne, które musimy spełnić.

Wymagane 3 godziny słońca: Zasady nasłonecznienia pokoi mieszkalnych (§ 60 WT)

Kluczowy w kontekście nasłonecznienia jest § 60 Warunków Technicznych. Mówi on jasno, że pokoje mieszkalne muszą mieć zapewnione co najmniej 3 godziny nasłonecznienia w dniach równonocy (czyli 21 marca i 21 września) w godzinach od 7:00 do 17:00. To właśnie te daty i ramy czasowe są punktem odniesienia dla każdej analizy. Dlaczego równonoc? Ponieważ te dni są reprezentatywne dla średniego nasłonecznienia w ciągu roku, a ich analiza pozwala ocenić, czy budynek będzie odpowiednio doświetlony zarówno wiosną, jak i jesienią.

Kiedy 1,5 godziny wystarczy? Wyjątki dla zabudowy śródmiejskiej

Warunki Techniczne przewidują pewien wyjątek od reguły 3 godzin. W przypadku zabudowy śródmiejskiej dopuszcza się skrócenie wymaganego czasu nasłonecznienia do 1,5 godziny. Ten wyjątek został wprowadzony ze względu na specyfikę gęstej zabudowy miejskiej, gdzie często niemożliwe jest spełnienie pełnego wymogu 3 godzin. W takich warunkach, gdzie działki są mniejsze, a budynki stoją blisko siebie, elastyczność w przepisach jest niezbędna, aby w ogóle umożliwić realizację inwestycji.

Na czym polega zasada "kąta 60 stopni"? Klucz do zrozumienia przesłaniania (§ 13 WT)

Oprócz nasłonecznienia, równie ważna jest kwestia przesłaniania, którą reguluje § 13 Warunków Technicznych. Zasada "kąta 60 stopni" jest tu fundamentalna. W uproszczeniu oznacza ona, że wewnątrz kąta 60 stopni, wyznaczonego na osi okna (od środka okna), nie może znajdować się żaden obiekt przesłaniający (np. sąsiedni budynek, wysokie drzewo) w odległości mniejszej niż jego wysokość. Innymi słowy, jeśli obiekt jest wysoki na 10 metrów, nie może stać bliżej niż 10 metrów od okna, w obrębie wspomnianego kąta. Ta zasada ma za zadanie zapewnić odpowiedni dostęp do światła dziennego i minimalizować negatywny wpływ sąsiednich obiektów na doświetlenie pomieszczeń.

Jak obliczyć zacienienie w praktyce? Przegląd metod

Przeprowadzenie analizy zacienienia może wydawać się skomplikowane, ale na szczęście istnieje wiele metod od tych prostych, po zaawansowane. Wybór odpowiedniej zależy od złożoności projektu i wymaganej precyzji.

Metody uproszczone: Kiedy wystarczy linijka słońca i podstawowa geometria?

Dla mniej skomplikowanych projektów, na przykład przy wstępnej ocenie nasłonecznienia małej działki lub prostego budynku, można zastosować techniki manualne. Jedną z nich jest tzw. "linijka słońca" specjalna nakładka na plan, która pokazuje położenie cienia w różnych porach dnia i roku. Można również posłużyć się podstawowymi obliczeniami geometrycznymi, wykorzystując kąty padania promieni słonecznych dla danej szerokości geograficznej. Pamiętajmy jednak, że są to metody szacunkowe, które dają ogólny obraz, ale nie zawsze wystarczą do spełnienia rygorystycznych wymogów prawnych dla pozwolenia na budowę.

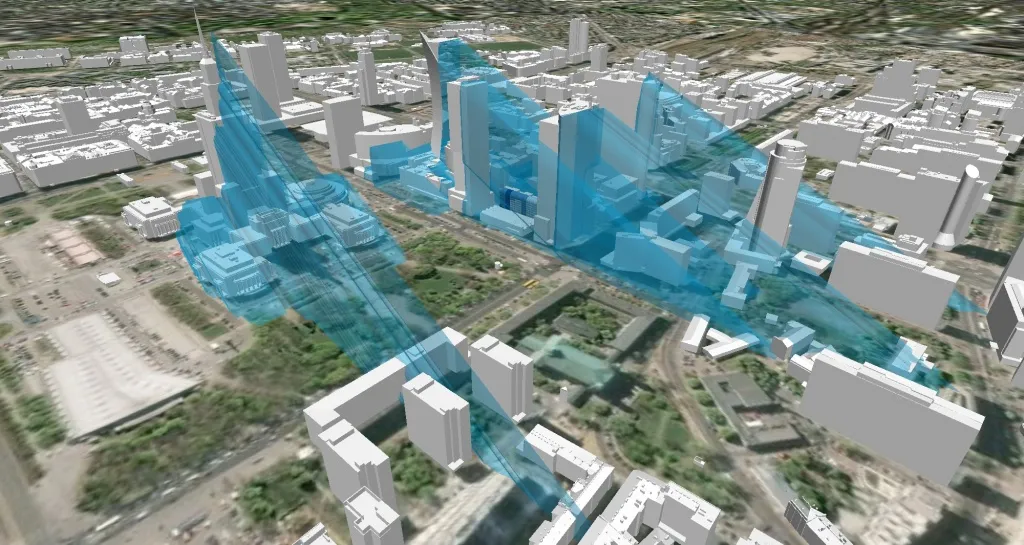

Analiza profesjonalna: Jak architekci wykorzystują modele 3D do symulacji cienia?

W przypadku bardziej złożonych projektów, a zwłaszcza gdy wymagana jest precyzyjna analiza do celów formalno-prawnych, architekci sięgają po specjalistyczne oprogramowanie CAD (Computer-Aided Design) i BIM (Building Information Modeling). Programy te pozwalają na stworzenie dokładnych modeli 3D terenu i wszystkich obiektów zarówno projektowanych, jak i istniejących. Dzięki temu możliwe jest przeprowadzenie precyzyjnych symulacji cienia dla każdej pory dnia i roku, z uwzględnieniem położenia geograficznego i orientacji budynku. To zapewnia najwyższą dokładność i wiarygodność wyników.

Krok po kroku: Jakie dane są niezbędne do przeprowadzenia wiarygodnej analizy?

Niezależnie od wybranej metody, do przeprowadzenia wiarygodnej analizy zacienienia potrzebne są konkretne dane. Bez nich żadne obliczenia nie będą miarodajne. Oto lista kluczowych informacji, które musisz zgromadzić:

• Dokładna lokalizacja: Współrzędne geograficzne działki (szerokość i długość geograficzna) są niezbędne do precyzyjnego określenia kątów padania promieni słonecznych.
• Wymiary i orientacja projektowanego budynku: Wysokość, długość, szerokość oraz dokładne usytuowanie budynku względem stron świata.
• Wysokość i odległość istniejących obiektów sąsiednich: Dotyczy to nie tylko innych budynków, ale także wysokich drzew, ogrodzeń, a nawet elementów krajobrazu, które mogą rzucać cień.
• Data i godzina analizy: Szczególnie ważne są dni równonocy (21 marca i 21 września) oraz godziny od 7:00 do 17:00, zgodnie z Warunkami Technicznymi.

Narzędzia do analizy cienia: Jakie oprogramowanie wybrać?

W dzisiejszych czasach mamy do dyspozycji szeroki wachlarz narzędzi do analizy zacienienia od prostych, darmowych aplikacji online, po zaawansowane programy, z których korzystają profesjonaliści. Wybór zależy od potrzeb i budżetu.

Darmowe narzędzia online: Szybka wizualizacja cienia na Twojej działce

Jeśli potrzebujesz szybkiej, poglądowej wizualizacji cienia na swojej działce, darmowe aplikacje webowe są doskonałym punktem wyjścia. Narzędzia takie jak SunCalc czy Shadowmap pozwalają na wizualizację położenia słońca i cienia w dowolnym miejscu na świecie, o dowolnej porze dnia i roku, na podstawie map. Są intuicyjne i łatwe w obsłudze, co czyni je idealnymi do wstępnych analiz. Warto jednak pamiętać o ich ograniczeniach często bazują na ogólnodostępnych danych o wysokości budynków, które mogą nie być w pełni precyzyjne, a także nie oferują możliwości precyzyjnej symulacji dla konkretnego, szczegółowego projektu.

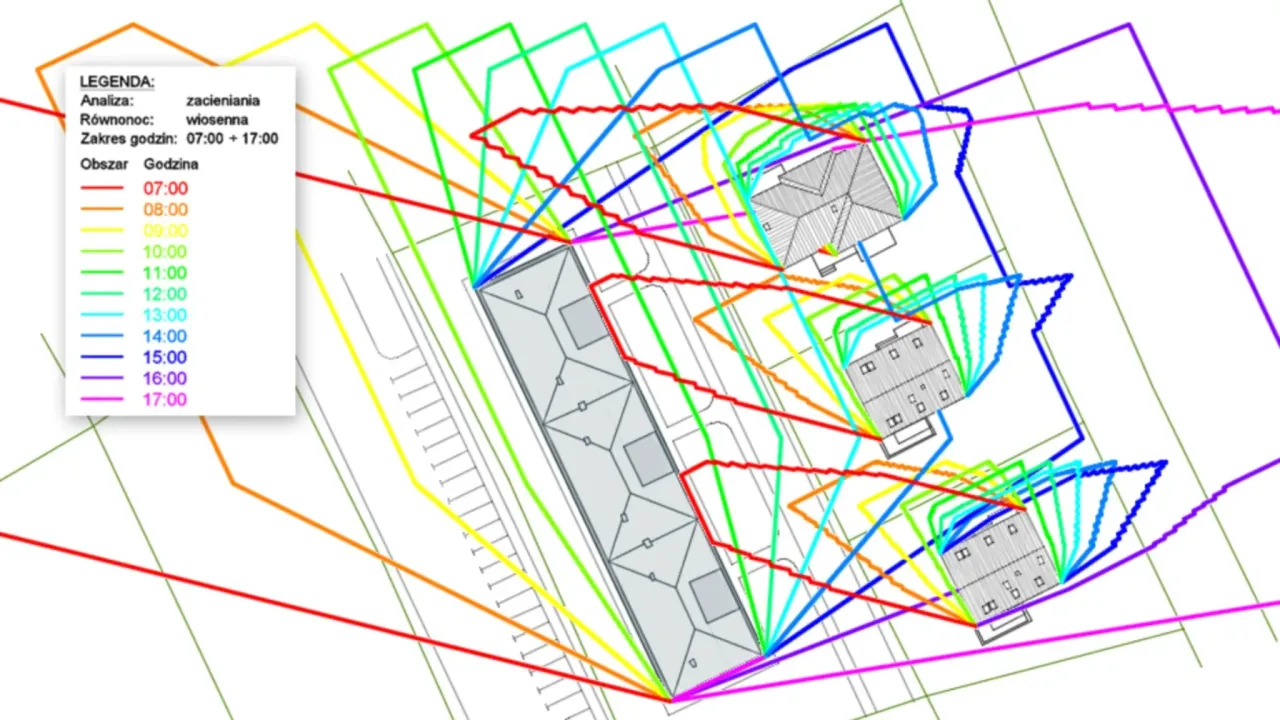

Profesjonalne programy dla architektów: SketchUp, Revit, ArchiCAD

Dla architektów i projektantów, którzy potrzebują najwyższej precyzji i możliwości tworzenia szczegółowych modeli 3D, niezbędne są profesjonalne oprogramowanie CAD i BIM. Do najpopularniejszych należą SketchUp, Autodesk Revit, AutoCAD oraz ArchiCAD. Programy te pozwalają na modelowanie terenu, budynków, a nawet roślinności z dużą dokładnością, a następnie przeprowadzanie zaawansowanych symulacji cienia. Dzięki nim można nie tylko sprawdzić zgodność z przepisami, ale także zoptymalizować projekt pod kątem nasłonecznienia i efektywności energetycznej.

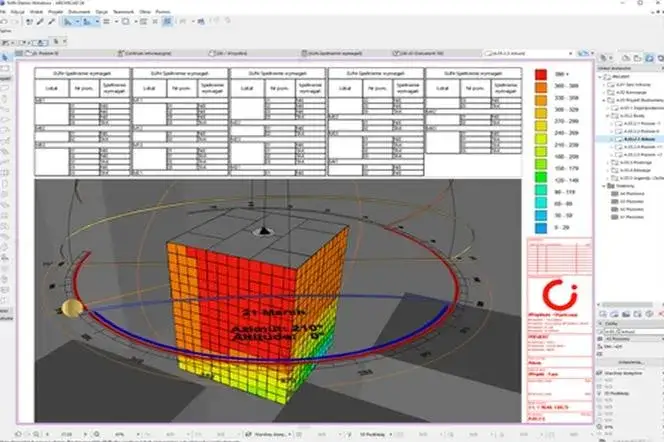

Czym jest wtyczka Shadow Analysis i dlaczego ułatwia życie projektantom?

Wśród profesjonalnych narzędzi, szczególną popularnością cieszy się wtyczka Shadow Analysis, często używana w połączeniu ze SketchUpem. Jest to cenione narzędzie, które znacząco ułatwia szczegółowe analizy zacienienia. Pozwala na generowanie precyzyjnych raportów, wizualizację zakresu nasłonecznienia w formie kolorowych map, a nawet obliczanie czasu nasłonecznienia dla poszczególnych punktów czy powierzchni. Dzięki niej projektanci mogą szybko i efektywnie ocenić wpływ cienia na projektowany obiekt i jego otoczenie, dostarczając dokładnych danych i wizualizacji niezbędnych do podjęcia świadomych decyzji projektowych.

Zacienienie w praktyce: Scenariusze i rozwiązania

Teoria to jedno, ale jak analiza zacienienia przekłada się na realne sytuacje? W mojej pracy często spotykam się z konkretnymi problemami, które wymagają praktycznych rozwiązań. Oto kilka typowych scenariuszy.

Planujesz budowę domu: Jak usytuować budynek, by nie popełnić błędu?

To idealny moment na analizę zacienienia! Już w fazie projektowania nowego budynku, a nawet wcześniej na etapie koncepcji powinieneś sprawdzić, jak usytuowanie domu wpłynie na jego nasłonecznienie. Dzięki temu możesz świadomie zaplanować rozmieszczenie pomieszczeń: salon i sypialnie od strony południowej lub południowo-zachodniej dla maksymalnego nasłonecznienia, a pomieszczenia gospodarcze czy garaż od północy. Taka optymalizacja nie tylko zapewni komfort użytkowania i zgodność z prawem, ale także przyczyni się do niższych rachunków za ogrzewanie i oświetlenie. Pamiętaj, że wczesna analiza to oszczędność czasu i pieniędzy w przyszłości.

Kupujesz działkę: Jak sprawdzić, czy sąsiedzi nie odbiorą Ci słońca?

Zakup działki to poważna decyzja, a potencjalne zacienienie jest często pomijanym aspektem. Zanim podpiszesz umowę, dokładnie sprawdź istniejącą zabudowę sąsiednią jej wysokość, odległość od Twojej działki oraz orientację. Skorzystaj z darmowych narzędzi online, aby wstępnie ocenić, jak cień sąsiednich budynków będzie padał na Twoją nieruchomość w kluczowych porach roku. Zwróć uwagę również na plany zagospodarowania przestrzennego czy w przyszłości nie powstaną w pobliżu nowe, wysokie obiekty, które mogą Cię zacienić? To może być decydujący czynnik wpływający na komfort i wartość działki.

Sąsiad buduje i rzuca cień: Jakie masz prawa i co możesz zrobić?

Niestety, konflikty sąsiedzkie związane z zacienieniem nie są rzadkością. Jeśli sąsiad buduje obiekt, który znacząco zacienia Twoją nieruchomość, masz prawo działać. Twoje prawa wynikają bezpośrednio z Warunków Technicznych, zwłaszcza z § 13 (zasada kąta 60 stopni) i § 60 (wymagane nasłonecznienie). W pierwszej kolejności warto podjąć próbę mediacji z sąsiadem. Jeśli to nie przyniesie rezultatu, możesz zgłosić sprawę do nadzoru budowlanego, który zbada, czy budowa jest zgodna z przepisami. W przypadku sporu, niezbędne może okazać się wykonanie profesjonalnej analizy zacienienia przez uprawnionego architekta, która będzie stanowić dowód w postępowaniu.

Wczesna analiza zacienienia może zapobiec wielu kosztownym sporom sąsiedzkim i zapewnić zgodność z prawem.

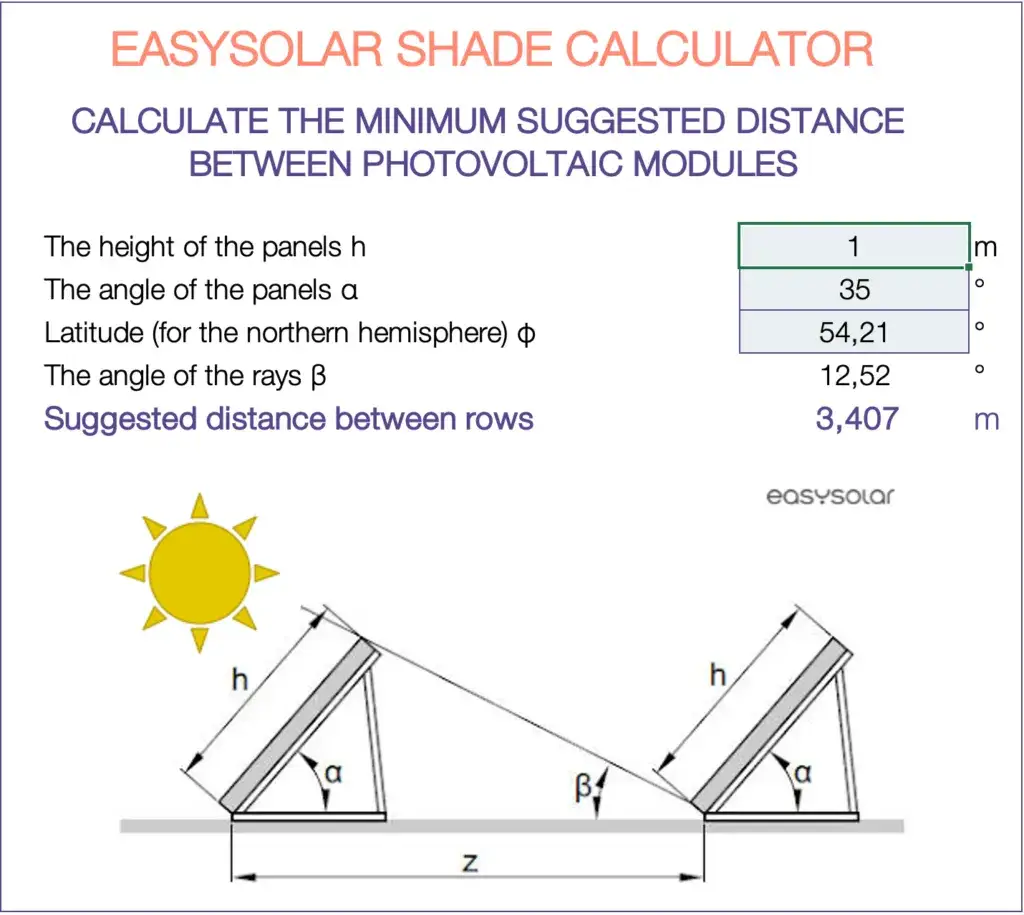

Fotowoltaika a zacienienie: Czy warto i jak zoptymalizować?

Jak już wspomniałem, zacienienie to jeden z największych wrogów efektywnej instalacji fotowoltaicznej. Jednak dzięki nowoczesnym technologiom, nie zawsze oznacza to rezygnację z zielonej energii. Kluczem jest świadoma optymalizacja.

Jak bardzo cień obniża wydajność paneli fotowoltaicznych?

Mechanizm obniżania wydajności paneli przez zacienienie jest dość brutalny. W tradycyjnych instalacjach, gdzie panele są połączone szeregowo, nawet niewielki cień na jednym module może wpłynąć na cały szereg. Dzieje się tak, ponieważ prąd płynący przez cały szereg jest ograniczany przez najsłabsze ogniwo w tym przypadku to zacienione. Straty mocy mogą być naprawdę znaczące, sięgając od 20% do nawet 80-90% w przypadku silnego i długotrwałego zacienienia. To sprawia, że inwestycja w fotowoltaikę staje się znacznie mniej opłacalna.

Technologie ratunkowe: Diody bypass, panele half-cut i optymalizatory mocy

Na szczęście technologia idzie naprzód i oferuje rozwiązania minimalizujące problem zacienienia:

• Diody bocznikujące (bypass): Są to standardowe elementy w nowoczesnych panelach fotowoltaicznych. Ich zadaniem jest "ominięcie" zacienionych ogniw, dzięki czemu prąd może płynąć dalej przez pozostałe, niezacienione części modułu. Minimalizuje to straty, ale nie eliminuje ich całkowicie.
• Panele typu half-cut: To innowacyjne moduły, które są podzielone na dwie niezależne sekcje. Dzięki temu, jeśli jedna połowa panelu zostanie zacieniona, druga może nadal pracować z pełną wydajnością, co znacząco zwiększa odporność na częściowe zacienienie.
• Optymalizatory mocy i mikroinwertery: To najbardziej zaawansowane i skuteczne rozwiązania. Optymalizatory są montowane przy każdym panelu, a mikroinwertery zastępują centralny inwerter, przetwarzając prąd stały na zmienny bezpośrednio przy module. Obie technologie pozwalają na niezależną pracę każdego panelu. Oznacza to, że jeśli jeden panel jest zacieniony, pozostałe nadal pracują z maksymalną wydajnością, co maksymalizuje produkcję energii.

Przeczytaj również: Garaż w bryle czy wolnostojący? Koszty, komfort, formalności wybierz mądrze!

Kiedy inwestycja w optymalizatory jest absolutnie konieczna?

Choć optymalizatory mocy i mikroinwertery są droższe od tradycyjnych rozwiązań, w pewnych sytuacjach ich zastosowanie jest absolutnie konieczne i przynosi największe korzyści. Wskazałbym na następujące scenariusze:

• Skomplikowane lub zmienne zacienienie: Gdy cień pada na panele w sposób nieregularny, zmienia się w ciągu dnia lub roku (np. od drzew, sąsiednich budynków).
• Dachy z wieloma przeszkodami: Jeśli na dachu znajdują się kominy, lukarny, anteny, które mogą rzucać cień na część instalacji.
• Nieregularne kształty dachu: Gdy panele muszą być rozmieszczone w sposób niejednorodny, na różnych płaszczyznach lub o różnych kątach nachylenia.
• Różne kąty nachylenia paneli: Jeśli część paneli jest zamontowana pod innym kątem niż pozostałe, optymalizatory zapewniają, że każdy z nich pracuje z maksymalną efektywnością.

W takich przypadkach, choć początkowy koszt jest wyższy, inwestycja w optymalizatory szybko się zwraca dzięki znacznie wyższej i stabilniejszej produkcji energii.
